텍스트 한 줄로 3D 모델링하는 시대 — FreeCAD에 Claude AI 연결하기

AI 렌더링은 이제 누구나 한다. 50대, 60대 엔지니어도 쓴다. 더 이상 나만의 무기가 아니다.



다음 단계는 AI 모델링이다. 텍스트로 명령하면 3D 도면이 실시간으로 바뀐다. 그것도 무료로.



이 글에서는 오픈소스 CAD 툴인 FreeCAD에 Claude AI를 연결하는 방법을 단계별로 설명한다.

---

MCP가 뭔가

MCP(Model Context Protocol)는 AI가 내 컴퓨터의 프로그램을 직접 조작할 수 있게 해주는 프로토콜이다.



쉽게 말하면 AI에게 내 컴퓨터 접근 권한을 주는 것이다.



예를 들어 "숙제 폴더 안에 있는 문서들을 읽고 보고서를 작성해줘" 같은 명령이 가능해진다.

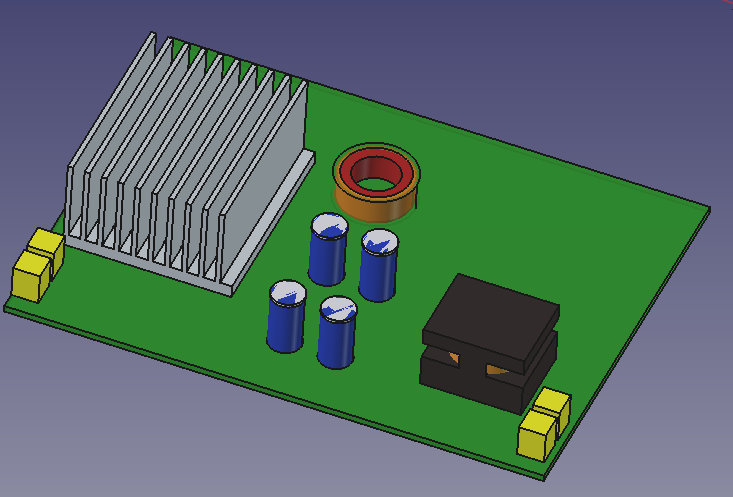

FreeCAD에 MCP를 연결하면 "방열판 만들어줘, 핀 간격 5mm, 높이 40mm"라고 입력하는 것만으로 3D 형상이 바로 생성된다.



전체 구조는 이렇다:

Claude Desktop (채팅창에 명령 입력)
        ↕
    MCP 서버
        ↕
FreeCAD (3D 화면이 실시간으로 바뀜)

---

준비물

• Windows 10 이상
• FreeCAD 1.0 이상 (중요 — 0.21은 호환 안 됨)
• Claude Desktop
• uv (Python 패키지 실행 도구)
• Git

---

설치 과정

Step 1 — FreeCAD 1.0 설치

freecad.org/downloads.php 에서 x86_64 installer 다운로드 후 설치.

주의: FreeCAD 0.21 버전은 내장 Python이 구버전이라 MCP 애드온이 동작하지 않는다. 반드시 1.0 이상 설치.

---

Step 2 — freecad-mcp 애드온 설치

명령 프롬프트(cmd)를 열고 아래 명령 실행:

git clone https://github.com/neka-nat/freecad-mcp.git



클론이 완료되면 애드온 폴더를 FreeCAD Mod 디렉토리에 복사한다.

먼저 Mod 폴더를 생성한다 (없는 경우):

mkdir "C:\Users\[사용자명]\AppData\Roaming\FreeCAD\Mod"

그다음 애드온 복사:

xcopy /E /I "C:\Users\[사용자명]\freecad-mcp\addon\FreeCADMCP" "C:\Users\[사용자명]\AppData\Roaming\FreeCAD\Mod\FreeCADMCP"

AppData 폴더가 안 보이면 탐색기 상단에서 숨김 항목 표시를 체크한다.

---

Step 3 — Claude Desktop 설치

claude.ai/download 접속 → Windows용 설치 파일 다운로드 → 설치 후 계정 로그인.

Claude Desktop은 웹 브라우저 버전과 별개의 앱이다. MCP 연동은 데스크톱 앱에서만 가능하다.

---

Step 4 — config 파일 설정

Claude Desktop 실행 후 설정으로 이동한다:

설정 → 데스크톱 앱 → 개발자 → 구성 편집

열린 파일에서 "mcpServers" 항목을 아래와 같이 추가한다:

{
  "preferences": {
    ...기존 내용 유지...
  },
  "mcpServers": {
    "freecad": {
      "command": "uvx",
      "args": ["freecad-mcp"]
    }
  }
}

저장 후 작업 관리자에서 Claude 프로세스를 완전히 종료한 다음 재시작한다.

---

Step 5 — FreeCAD에서 RPC 서버 시작

1. FreeCAD 실행
2. 상단 Workbench 드롭다운 → MCP Addon 선택
3. 메뉴에서 Start RPC Server 클릭

---

Step 6 — 연결 확인

Claude Desktop 채팅창 입력창 옆 + 버튼 → 커넥터 에서 freecad 토글이 파란색으로 켜져 있으면 연결 성공이다.

---

실제로 써보기

기본 명령

연결이 됐으면 채팅창에 바로 입력하면 된다:

FreeCAD에 100x50x30mm 박스를 만들어줘

상면 중앙에 지름 10mm 구멍을 뚫어줘

박스 높이를 50mm로 수정해줘

입력할 때마다 FreeCAD 화면이 실시간으로 바뀐다.

---

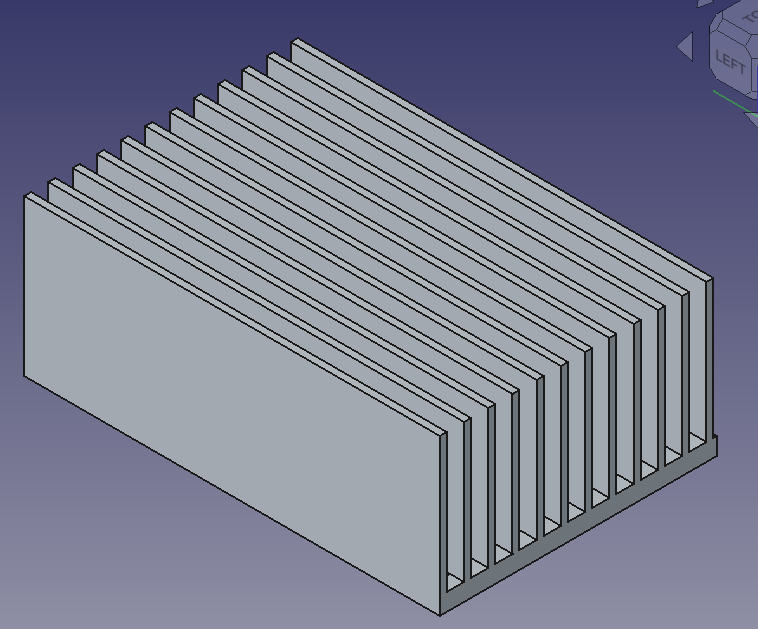

실무 예시 — SiC MOSFET용 방열판 설계

단순한 박스 생성은 사실 그다지 감흥이 없다. 진짜 가치는 실무 형상을 빠르게 잡을 때 나온다.



예를 들어 SiC MOSFET 4개를 장착할 방열판을 설계한다고 하자. 보통은 CAD 툴을 열고 스케치를 그리고 치수를 하나씩 입력하는 과정이 필요하다. 하지만 MCP를 쓰면 이렇게 입력하면 된다:

SiC MOSFET 4개를 붙일 방열판을 만들어줘.
- 전체 폭: 80mm
- 전체 길이: 120mm
- 베이스 두께: 5mm
- 핀 높이: 40mm
- 핀 두께: 2mm
- 핀 간격: 5mm
- 나사 구멍: M4, 네 모서리

형상이 바로 생성된다. 마음에 안 들면 대화로 수정한다:

핀 간격을 8mm로 넓혀줘

나사 구멍 위치를 모서리에서 10mm 안쪽으로 옮겨줘

설계 초기에 형상 아이디어를 빠르게 잡고 검토하는 용도로 쓰기에 충분하다. 3개월 배워야 할 CAD 작업을 텍스트 몇 줄로 시작할 수 있다는 게 핵심이다.





---

현재 수준과 한계

잘 되는 것:

• 기본 솔리드 형상 생성 및 수정
• 치수 변경, 구멍 추가, 패턴 배열
• 방열판, 브라켓, 인클로저 같은 비교적 단순한 실무 형상

아직 부족한 것:

• 복잡한 곡면 형상
• 어셈블리 구속 조건
• 도면 자동 생성

현재는 설계 초기 단계에서 형상을 빠르게 잡는 용도로 쓰는 게 현실적이다. 세부 설계는 여전히 CAD 직접 작업이 필요하다.

---

마무리

FreeCAD는 무료다. Claude도 무료 플랜으로 시작할 수 있다. 추가 비용 없이 AI 모델링 환경을 구축할 수 있다는 얘기다.



AI 렌더링이 더 이상 차별화 포인트가 아닌 것처럼, 앞으로는 AI 모델링도 기본 소양이 될 것이다. 지금 시작하면 그만큼 앞서 나갈 수 있다.
