SOGI-PLL 기초: 단상 계통 동기화의 핵심 원리

들어가며

신재생에너지의 급속한 보급으로 전력망의 구조가 크게 변하고 있습니다. 종래의 동기식 발전기 중심의 계통에서 인버터 기반의 분산 전원 중심으로 전환되고 있기 때문입니다. 이러한 변화 속에서 계통에 안정적으로 전력을 공급하기 위해서는 정확한 위상 정보를 얻는 것이 절대적으로 중요합니다.



단상 계통에 연결된 인버터가 계통의 전압 신호로부터 정확히 위상각을 추출할 수 있어야만 전력 제어가 가능하기 때문입니다. 이를 위해 개발된 기술이 바로 **SOGI-PLL(Second-Order Generalized Integrator Phase-Locked Loop)**입니다.



SOGI-PLL은 간단한 구조이면서도 우수한 필터링 능력과 주파수 적응성을 제공합니다. 신재생에너지 인버터, UPS, 능동 전력필터 등 현대의 전력 전자 장치에 광범위하게 사용되고 있으며, 복잡한 계통 조건에서도 안정적으로 작동합니다. 이 글에서는 SOGI-PLL의 가장 기본적인 원리와 구조를 설명하겠습니다.

---

SOGI-PLL의 전체 구조 이해하기

SOGI-PLL을 이해하기 위해서는 먼저 전체 구조를 두 개의 주요 부분으로 나누어 생각해야 합니다. 왼쪽 부분은 SOGI 블록으로, 입력 신호로부터 직교하는 신호를 추출하는 위상 감지기 역할을 합니다. 오른쪽 부분은 **SRF-PLL(동기회전좌표계 위상잠금루프)**로, 추출된 신호를 처리하여 최종적인 위상각을 결정하는 제어 루프입니다.

SOGI 블록의 동작 원리



SOGI 블록의 입력은 계통으로부터 측정된 단상 교류 전압 신호 v입니다. 먼저 이 신호는 오차 계산 블록에 들어갑니다. 여기서 현재 입력 신호 v에서 추정된 신호 Vo를 빼는 오차 계산이 이루어집니다. 이렇게 구한 오차 신호 εv는 비례 게인 k를 곱한 후, 신호의 기울기 정보를 담은 kc·εv 신호가 됩니다.



이 신호는 이후 두 개의 병렬 경로로 나뉩니다. 첫 번째 경로는 곱셈기를 거친 후 적분기에 입력되어 직교 신호 v'를 생성합니다. 두 번째 경로는 다시 SOGI 블록의 내부 피드백을 형성하여 추정 신호 Vo를 만들어냅니다. 이 두 경로의 상호작용이 SOGI의 핵심입니다.



SOGI가 생성하는 직교 신호 쌍은 매우 특별한 성질을 가집니다. 첫 번째 신호(v')는 입력 신호와 동일한 위상을 유지하면서, 기본 주파수 근처의 신호만 통과시키는 2차 대역통과필터 특성을 보입니다.



동시에 생성되는 두 번째 신호(qv')는 첫 번째 신호보다 정확히 90도 뒤처진 위상을 가지며, 저주파 필터 특성을 나타냅니다. 이러한 직교 신호 쌍은 이후의 Park 변환 과정에서 위상 오차를 추출하기 위한 완벽한 기초가 됩니다.

SRF-PLL의 동작 원리

SOGI에서 생성된 두 신호 v'와 qv'는 SRF-PLL로 전달됩니다. SRF-PLL의 첫 번째 단계는 Park 변환(또는 동기 회전 좌표 변환)입니다. 이 변환은 정적인 교류 신호를 회전하는 좌표계로 옮기는 수학적 변환입니다.



Park 변환에서 가장 중요한 입력은 추정된 위상각 θ입니다. 이 위상각의 코사인과 사인 값이 변환 행렬의 기초가 되어, 두 입력 신호를 회전 좌표계의 직축(d축)과 사분축(q축)으로 변환합니다. 변환 후 얻어지는 신호 Vdq(직축)와 Vqq(사분축) 중에서 특히 Vdq는 매우 중요한 의미를 가집니다.



이상적인 상황에서, 추정 위상각 θ가 실제 신호의 위상각과 정확히 일치한다면 Vdq는 0이 됩니다. 하지만 현실에서는 추정 위상각과 실제 위상각 사이에 오차가 존재하게 되고, 이 오차는 Vdq 신호로 나타나게 됩니다. 따라서 Vdq는 위상 오차 신호로서의 역할을 하게 되는 것입니다.



이 위상 오차 신호 Vdq는 PI 제어기로 입력됩니다. PI 제어기는 비례 항(Kp)과 적분 항(Ki)로 구성되어 있으며, 이 오차 신호를 가능한 한 빠르게 0으로 만드는 제어 신호를 생성합니다. 비례 항은 빠른 응답을 담당하고, 적분 항은 정상 상태에서의 오차를 완전히 제거합니다.



PI 제어기에서 나온 제어 신호는 적분기를 거칩니다. 이 적분 과정을 통해 제어 신호는 각속도 ωff로 변환되고, 다시 적분되어 위상각 θ가 됩니다. 이 위상각 θ는 다시 Park 변환으로 피드백되어 다음 사이클의 변환을 수행하게 됩니다.

주파수 적응성의 비결

SOGI-PLL의 가장 특징적인 성능 중 하나가 주파수 적응성입니다. SRF-PLL에서 추정된 각속도 ωff는 단순히 출력으로만 끝나지 않습니다. 이 신호는 다시 SOGI 블록으로 피드백되어 SOGI의 공진 주파수를 동적으로 조정합니다.



이러한 피드백 구조의 의미는 매우 깊습니다. SOGI의 대역통과필터는 특정 주파수 근처의 신호만 통과시키는 특성을 가지는데, 그 중심 주파수가 고정되어 있다면 계통 주파수가 변할 때 필터의 성능이 급격히 저하될 것입니다.



하지만 추정 주파수를 피드백함으로써 SOGI의 공진 주파수가 실시간으로 계통 주파수를 따라가게 됩니다. 이것이 바로 SOGI-PLL이 주파수 변동이 있는 계통에서도 안정적으로 작동할 수 있는 이유입니다.

SOGI-PLL의 수학적 기초

2차 대역 통과 여과기(BPF)의 특성

SOGI의 핵심은 2차 대역 통과 여과기입니다. 입력 신호 $v$로부터 직교 신호 $v'$를 얻는 과정의 전달함수는 다음과 같이 표현됩니다.

$$D(s) = \frac{v'(s)}{v(s)} = \frac{k\omega' s}{s^2 + k\omega' s + \omega'^2}$$

이 식의 분자에 있는 $k\omega' s$ 항은 미분 특성을 나타내며, 분모는 2차 체계의 특성 방정식입니다. 이러한 구조의 여과기는 기본 주파수 $\omega'$ 근처에서 최대 이득을 가지며, 해당 주파수를 벗어난 신호는 급격히 감쇠됩니다. 이로 인해 SOGI는 고조파와 잡음을 효과적으로 억제합니다.

동시에 생성되는 직교 신호 $qv'$의 전달함수는 다음과 같습니다.

$$Q(s) = \frac{qv'(s)}{v(s)} = \frac{k\omega'^2}{s^2 + k\omega' s + \omega'^2}$$

이 직교 신호는 저역 통과 여과기(LPF)의 특성을 가집니다. 분자에 $\omega'^2$ 항이 있어 낮은 주파수 영역에서는 높은 이득을 가지지만, 주파수가 높아질수록 빠르게 감쇠됩니다. 중요한 점은 기본 주파수 $\omega'$에서 두 신호의 이득이 모두 1로 동일하다는 것입니다.

---

품질 계수와 여과기 특성

여과기의 선택도를 나타내는 지표는 품질 계수(Quality Factor, $Q$)입니다.

$$Q = \frac{F_h}{F_h - F_l}$$

여기서 $F_h$는 상단 차단 주파수, $F_l$은 하단 차단 주파수입니다. $Q$ 값이 높을수록 여과기는 폭이 좁고 선택적이 되어 특정 주파수 신호만 정교하게 추출합니다. SOGI에서는 이득 계수인 $k$ 값을 조정하여 $Q$ 값을 제어합니다. $k$가 작을수록 $Q$가 작아져 더 넓은 주파수 범위를 통과시킵니다.

---

SOGI-PLL 파라미터의 의미와 선택

ke (SOGI 게인 계수)의 역할

SOGI의 필터 특성을 결정하는 가장 중요한 파라미터가 바로 ke입니다. 이 값은 SOGI 블록에서 오차 신호에 곱해지는 게인으로, 필터의 대역폭을 직접 제어합니다.



ke 값을 크게 설정하면 필터의 대역폭이 넓어집니다. 이는 입력 신호 변화에 빠른 응답을 할 수 있다는 장점이 있지만, 동시에 고조파나 노이즈에 더 민감해진다는 단점이 있습니다. 반대로 ke 값을 작게 설정하면 필터의 대역폭이 좁아져 고조파 억제 성능은 우수해지지만, 신호 변화에 대한 응답이 느려집니다.



실무에서는 이러한 트레이드오프를 고려하여 일반적으로 ke를 1.4에서 1.6 사이의 값으로 설정합니다. 이 범위에서는 충분한 필터링 능력과 동시에 빠른 응답성을 모두 확보할 수 있기 때문입니다.

Kp, Ki (PI 제어기 파라미터)의 역할

PI 제어기의 두 파라미터는 위상 오차를 얼마나 빨리 그리고 안정적으로 제거할지를 결정합니다. 비례 이득 Kp는 현재의 오차 크기에 비례하는 제어 신호를 생성하기 때문에 빠른 응답을 담당합니다. 적분 이득 Ki는 오차의 누적을 제거하기 때문에 정상 상태에서의 오차를 완전히 제거합니다.



실제 설계에서는 먼저 목표하는 PLL의 대역폭을 설정한 후, 이를 바탕으로 Kp와 Ki 값을 계산합니다. 대역폭이 클수록 빠른 응답이 가능하지만, 노이즈에 더 민감해지고 안정성 여유가 감소합니다. 따라서 응용 분야와 계통 조건을 고려하여 적절한 대역폭을 선택하는 것이 중요합니다.

---

실제 계통에서의 SOGI-PLL의 역할

SOGI-PLL이 추출한 위상 정보는 계통에 연결된 인버터의 제어에 매우 중요합니다. 추정된 위상각은 전류 제어의 기준(reference)으로 사용되어, 인버터가 계통과 동기된 전류를 공급할 수 있게 합니다.



신재생에너지 시스템에서는 추정된 위상각과 주파수를 이용하여 계통에 정확하게 동기된 전력을 공급할 수 있습니다. 능동 전력필터에서는 고조파의 정확한 위치를 파악하기 위해 이 정보를 사용합니다. UPS 시스템에서는 정전이 발생했을 때를 감지하고 신속하게 대응하기 위해 위상 정보를 활용합니다.



특히 중요한 점은 SOGI-PLL의 내재된 필터링 능력이 이러한 모든 응용에서 계통의 고조파와 노이즈로부터 자동으로 보호한다는 것입니다. 별도의 외부 필터 없이도 기본 주파수 성분만 정확하게 추출할 수 있기 때문에, 시스템의 구조가 단순하면서도 성능이 우수한 것입니다.

---

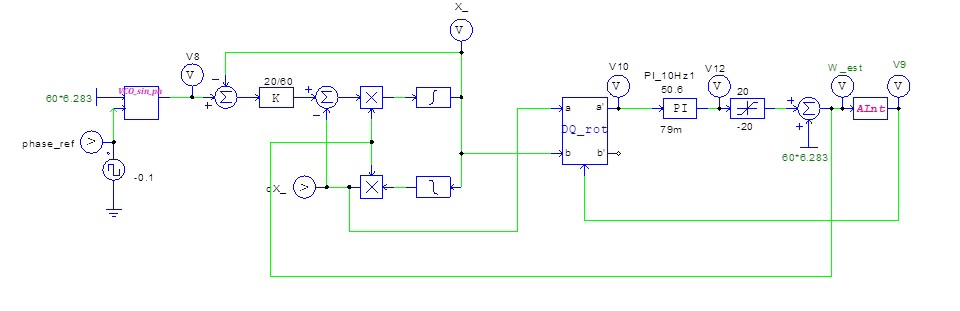

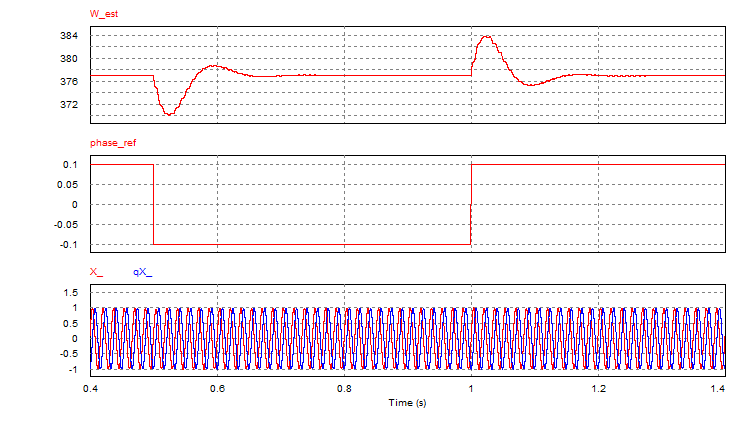

PSIM 모델링 및 모의시험

---

결론

SOGI-PLL은 단상 계통 동기화의 가장 기본적이면서도 강력한 기술입니다. 2차 대역통과필터로 신호를 정제하고, Park 변환으로 위상 오차를 추출하며, PI 제어기로 오차를 제거하는 이러한 과정들이 상호작용하면서 뛰어난 성능을 발휘합니다.



특히 주파수 적응성은 현대의 변화하는 전력망 환경에서 매우 중요한 특성입니다. 신재생에너지의 대규모 보급, 미래형 전력망의 등장, 스마트 그리드의 구축 등의 흐름 속에서 SOGI-PLL 같은 신뢰할 수 있는 동기화 기술은 앞으로도 계속 그 중요성을 증가시킬 것으로 예상됩니다.

---
