[제어 이론-11] 제어 응답 주파수, 센서 대역폭, 그리고 스위칭 주파수 사이의 관계

제어 시스템을 설계할 때 제어 응답 주파수(Fcb), 센서 대역폭(Fsb), 그리고 스위칭 주파수(Fsw) 사이의 관계를 올바르게 설정하는 것은 시스템의 안정성을 결정짓는 핵심 요소입니다.

1. 주파수 간의 핵심 관계

디지털 제어와 유사한 특성을 갖는 PWM 제어에서는 나이퀴스트 이론과 필터의 영향을 고려하여 다음과 같은 설계 규칙을 권장합니다.

• 스위칭 주파수(Fsw)와 센서 대역폭(Fsb): 샘플링 과정에서의 왜곡을 방지하기 위해 센서 필터의 차단 주파수는 스위칭 주파수의 3분의 1 이하로 설정합니다 (Fsb < Fsw/3).
• 센서 대역폭(Fsb)과 제어 응답 주파수(Fcb): 필터에 의한 위상 지연이 제어 성능에 미치는 영향을 최소화하려면 센서 대역폭이 교차 주파수보다 충분히 커야 합니다. 일반적으로 3배 이상의 차이를 두는 것이 이상적입니다 (Fsb > 3*Fcb).

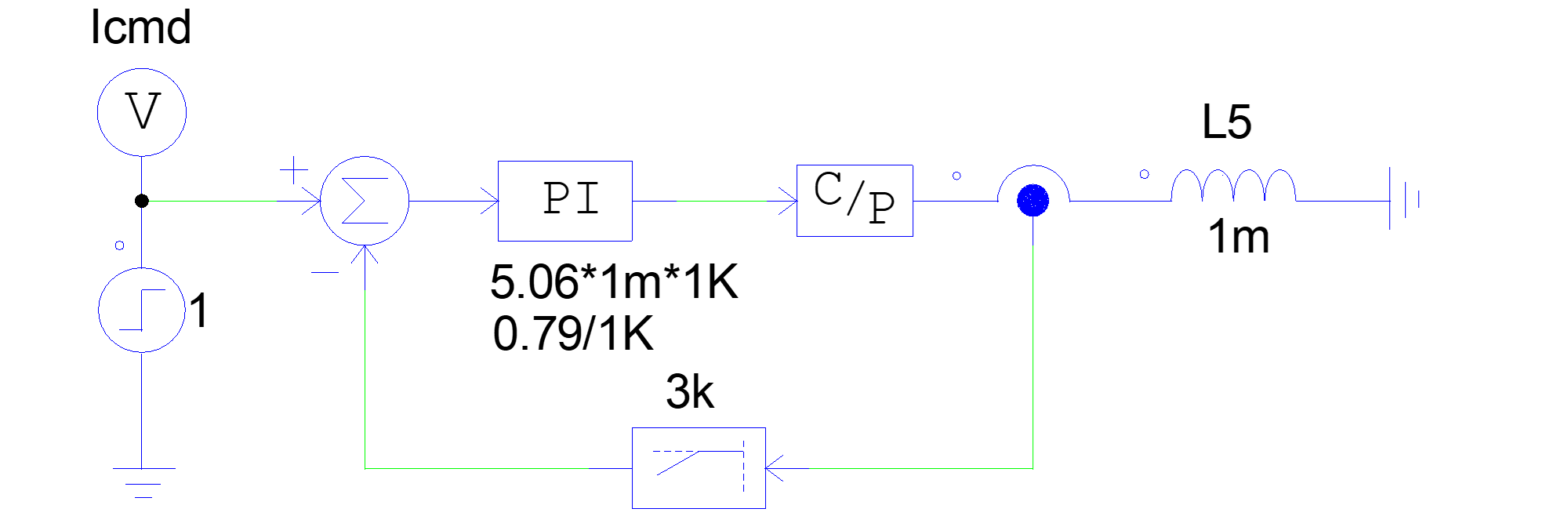

2. 센서 대역폭이 응답 특성에 미치는 영향

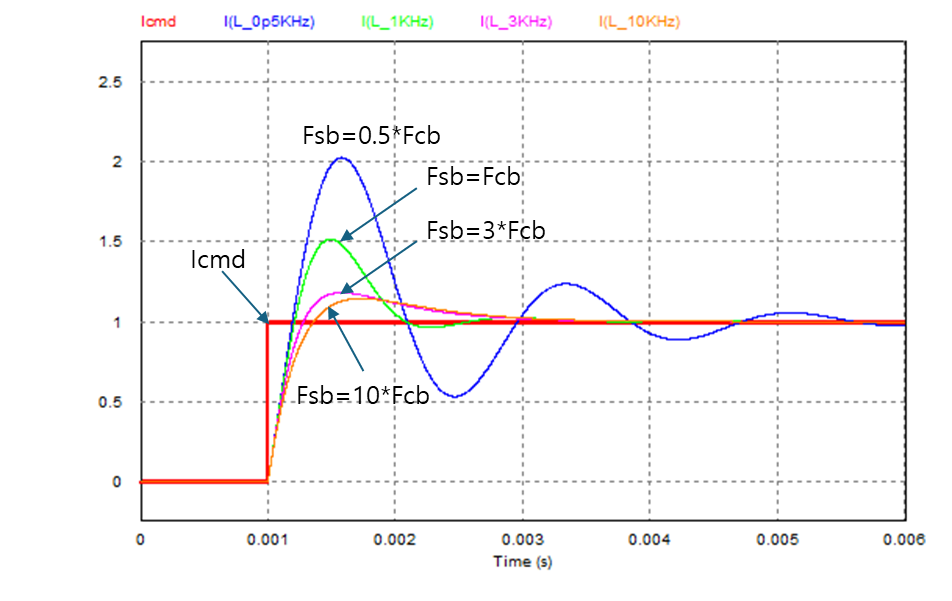

센서 필터의 대역폭(Fsb)이 좁아질수록(즉, 교차 주파수에 가까워질수록) 시스템의 과도 응답에서 오버슈트(Overshoot)가 심해지고 불안정해지는 것을 확인할 수 있습니다. 불필요한 노이즈를 억제하면서도 빠른 응답성을 유지하기 위해서는 적절한 주파수 고정이 필수적입니다. Fsb > 3*Fcb 조건일 경우 센서 필터의 극점이 전체 시스템 응답에 미치는 영향은 무시할 수 있는 수준으로 나타납니다.
