[제어 이론-15] IP 제어기: 느리지만 안정적인 제어

1. IP 제어기의 이해

IP 제어기(Integral-Proportional Controller)는 비례 항을 오차 전달 경로가 아닌 피드백 경로에 배치한 구조입니다.

• 주요 특징
  • 오버슈트 억제: 목표값이 급격히 변해도 비례 항이 출력에 직접 반응하므로 오버슈트가 거의 발생하지 않습니다.
  • 부드러운 응답: 입력 단계에서 비례 동작에 의한 급격한 변화(Step)가 완화되어 시스템에 가해지는 충격이 적습니다.
  • 정상 상태 오차 제거: 적분기(I)를 포함하고 있어 정밀한 제어가 가능합니다.
• PI 제어기와의 비교
  • PI 제어기: 목표값 변화에 민감하고 응답이 빠르지만, 오버슈트가 발생하기 쉽습니다.
  • IP 제어기: PI보다 초기 응답은 약간 느릴 수 있으나, 매우 안정적이며 오버슈트 억제 능력이 탁월합니다.

---

2. Ki, Kp 산출 공식

제어 응답 주파수가 Fcb 일 때 Ki와 Kp는 다음과 같습니다.

• 고유 진동수, Wn

• 적분 게인, Ki

• 비례 게인, Kp

3.  IP 제어기 설계 예

[설계 조건]

• 차단 주파수, Fcb = 1 KHz
• 저항, R = 1 ohm
• 인덕턴스, L = 1 mH

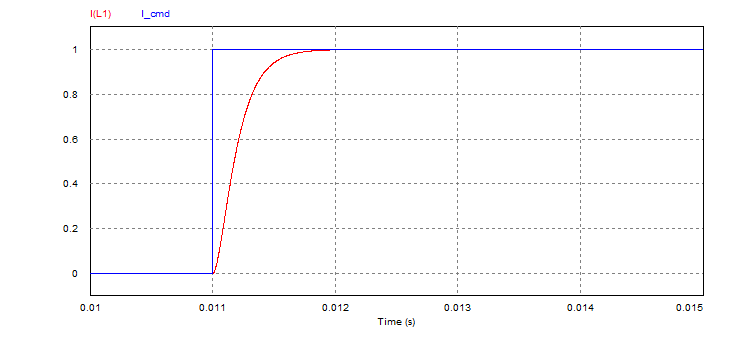

출력에 오버슈트가 없음
